產品介紹

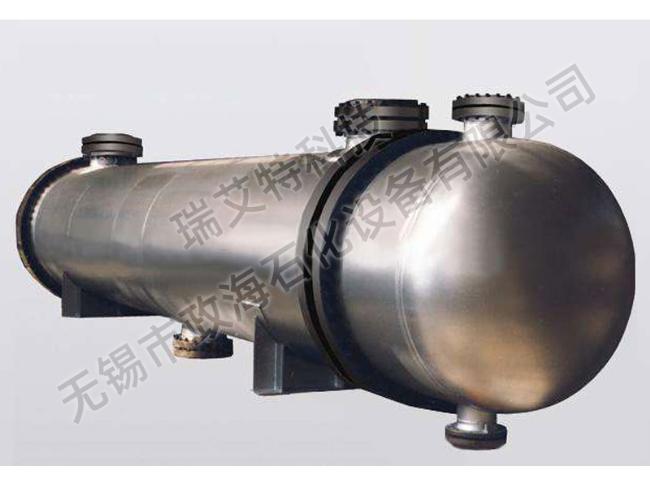

浮頭式換熱器浮頭端結構，它包括圓筒、外頭蓋側法蘭、浮頭管板、鉤圈、浮頭蓋、外頭蓋及絲孔、鋼圈等組成，其特征是：在外頭蓋側法蘭內側面設凹型或梯型密封面，并在靠近密封面外側鉆孔并套絲或焊設多個螺桿均布，浮頭處取消鉤圈及相關零部件，浮頭管板密封槽為原凹型槽并另在同一端面開一個以該管板中心為圓心，半徑稍大于管束外徑的梯型凹槽，且管板分程凹槽只與梯型凹槽相連通，而不與凹型槽相連通。
簡介
浮頭式換熱器兩端的管板，一端不與殼體相連，該端稱浮頭。管子受熱時，管束連同浮頭可以沿軸向自由伸縮，消除了溫差應力。
結構
在凹型和梯型凹槽之間鉆孔并套絲或焊設多個螺桿均布，設浮頭法蘭為凸型和梯型凸臺雙密封，分程隔板與梯型凸臺相通并位于同一端面的寬面法蘭，且凸型和梯型凸臺及分程隔板分別與浮頭管板凹型和梯型凹槽及分程凹槽相對應匹配，該浮頭法蘭與無折邊球面封頭組配焊接為浮頭蓋，其法蘭螺孔與浮頭管板的絲孔或螺桿相組配，用螺栓或螺帽緊固壓緊浮頭管板凹型和梯型凹槽及分程凹槽及其墊片，該結構必要時可適當加大浮頭管板的厚度和直徑及圓筒的內徑，同時相應變更加大相關零部件的尺寸；另配置一無外力輔助鋼圈，其圈體內徑大于浮頭管板外徑，鋼圈一端設法蘭與外頭蓋側法蘭內側面凹型或梯型密封面連接并密封，另一端設法蘭或其他結構與浮頭管板原凹型槽及其墊片或外圓密封。
設計要求
隨著經濟的發展，各種不同型式和種類的換熱器發展很快，新結構、新材料的換熱器不斷涌現。為了適應發展的需要，中國對某些種類的換熱器已經建立了標準，形成了系列。完善的換熱器在設計或選型時應滿足以下基本要求：
（1） 合理地實現所規定的工藝條件；
（2） 結構安全可靠；
（3） 便于制造、安裝、操作和維修；
（4） 經濟上合理。
優缺點
優點
（1）管束可以抽出，以方便清洗管、殼程；
（2）介質間溫差不受限制；
（3）可在高溫、高壓下工作，一般溫度小于等于450度，壓力小于等于6.4兆帕；
（4）可用于結垢比較嚴重的場合；
（5）可用于管程易腐蝕場合。
缺點
（1）小浮頭易發生內漏；
（2）金屬材料耗量大，成本高20%；
（3）結構復雜
主要特點
浮頭式換熱器的一端管板固定在殼體與管箱之間，另一端管板可以在殼體內自由移動，這個特點在現場能看出來。這種換熱器殼體和管束的熱膨脹是自由的，管束可以抽出，便于清洗管間和管內。其缺點是結構復雜，造價高（比固定管板高20%），在運行中浮頭處發生泄漏，不易檢查處理。浮頭式換熱器適用于殼體和管束溫差較大或殼程介質易結垢的條件。
